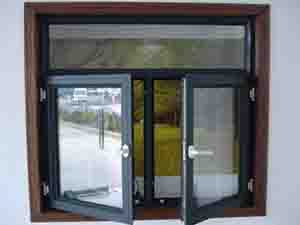

耐火窗在我國標準體系中沒有明確的術(shù)語定義，是現(xiàn)在門窗行業(yè)對有耐火完整性的建筑外窗的一種習(xí)慣叫法。可以理解為應(yīng)用在建筑外墻上，能夠滿足一定的耐火完整性要求的窗。耐火窗的窗框和骨架材料可以采用：鋼材、斷橋鋁、鋁合金、塑鋼等。建設(shè)規(guī)范中建筑外窗耐火完整性條款的引入主要應(yīng)對外墻外保溫系統(tǒng)火災(zāi)。 耐火窗的耐火性能一般為耐火完整性≥1.00h或耐火完整性≥0.50h。

耐火窗進行耐火完整性檢測時經(jīng)常會出現(xiàn)以下問題：

情況一:玻璃質(zhì)量出現(xiàn)問題。

1.玻璃發(fā)泡層脫膠，導(dǎo)致玻璃破裂，形成貫穿性孔洞，喪失完整性。

2.玻璃的防火液發(fā)泡不均勻，局部喪失隔熱性。

3.玻璃整體質(zhì)量較差，等級或厚度與防火窗不匹配，整體喪失隔熱性。

4.單片非隔熱防火的玻璃，由于防火處理不好，或組裝時框架對玻璃產(chǎn)生的組裝預(yù)應(yīng)力過大，造成玻璃炸裂。

解決方案：

1.謹慎選擇供應(yīng)商，盡量選擇技術(shù)能力強，專業(yè)性強的供應(yīng)商。

2.核查玻璃報告等級跟自己需求是否匹配，如果防火窗、耐火窗采用的玻璃尺寸大于報告圖紙尺寸，要評估這一影響，一般玻璃對著尺寸的增大耐火性能會有所降低。

3.進貨時要按照防火玻璃國家標準要求，嚴格要求把關(guān)好質(zhì)量。

4.玻璃安裝時，考慮盡量減少安裝應(yīng)力，在保證玻璃安裝牢固的前提下，玻璃和框架之間要留出適當(dāng)縫隙并用柔性不燃材料填充，為玻璃受熱膨脹提供足夠空間。防火玻璃，特別是單片非隔熱防火玻璃，受熱后的膨脹應(yīng)力過大會導(dǎo)致玻璃炸裂，對玻璃進行防火處理，就是為了降低玻璃的膨脹系數(shù)，減少玻璃受熱后的應(yīng)力。相應(yīng)的，玻璃尺寸越大，應(yīng)力就越大；框架約束越緊，應(yīng)力就越大。
